Zanglamaydigan po'latdan yasalgan avtoklav
2.Hajmi: 0.1-50L
3. Alkillanish, aminlash, bromlash, karboksillanish, xlorlash va katalitik qaytarilish uchun javob beradi.
4. Zanglamaydigan po'latdan yasalgan ramka
5. Haroratni 350 darajagacha o'rnatish
6.Kuchlanish (V/Hz): 220V 50/60Hz
7.Ishlab chiqaruvchi: ACHIEVE CHEM Xi'an fabrikasi
Kimyoviy uskunalar bo'yicha 8,16 yillik tajriba
9.CE va ISO sertifikati
10. Professional yuk tashish
Ta'rif
Texnik parametrlar
Zanglamaydigan po'latdan yasalgan avtoklavzanglamaydigan po'latdan yasalgan yuqori bosimli idishdir. Ushbu turdagi reaktor kuchli bosim qarshiligiga ega va zanglamaydigan po'latdan yasalgan materiallar nisbatan yaxshi korroziyaga chidamliligiga ega. Biroq, bu turdagi materiallar yuqori harorat sharoitida kuchli kislotalar va gidroksidilarga qarshi korroziyaga qarshi ta'sirga ega emas. Hastelloy va Inconel kabi materiallar zanglamaydigan po'latning qattiqligi va nikelning korroziyaga chidamliligiga ega bo'lgan nikelning ma'lum bir qismini o'z ichiga oladi. Ular laboratoriya reaktorlarida, ayniqsa yuqori haroratlarda, kuchli kislotalar va kuchli ishqorlarda keng qo'llaniladi. Zirkonyum va boshqa rangli metall reaktsiya idishlari yaxshi qattiqlik va zarba qarshiligiga ega, shuning uchun ular odatda nodir rangli metallarda yuqori bosimli idishlar uchun materiallar sifatida ishlatiladi. Biroq, titanium, nikel va tantal kabi materiallar past qattiqligi tufayli faqat yuqori bosimli idishlar uchun zanglamaydigan po'latdan payvandlanishi mumkin.
Mahsulotlar bilan tanishish
Zanglamaydigan po'latdan yasalgan avtoklavneft, kimyo, kauchuk, farmatsevtika, oziq-ovqat va boshqalar kabi sohalarda keng qo'llaniladi. Bu vulkanizatsiya, gidrogenlash, alkillanish, polimerizatsiya va kondensatsiya kabi jarayonlarni bajarish uchun ishlatiladigan bosimli idish bo'lib, reaktorlar, reaktorlar, parchalanish qozonlari, polimerizatsiya qozonlari va boshqalar. Zanglamaydigan po'latdan yasalgan yuqori bosimli choynakni tanlashda parametrlarni quyidagi jihatlardan aniqlash mumkin: uskuna tomonidan erishilgan ishlab chiqarish maqsadiga asoslanib, ishlab chiqarish jarayonida materiallarning o'zgarishi kimyoviy reaktsiyalar yoki fizik ekanligini aniqlang. aralashtirish; Ularga asoslanib, tegishli parametrlarni aniqlang, masalan, maksimal mumkin bo'lgan bosim, vakuum hosil bo'lish imkoniyati, reaksiya davomida erishilishi mumkin bo'lgan maksimal harorat va uning o'zgaruvchanlik diapazoni, muhitdagi materiallar va ularning tarkibiy qismlarining umumiy soni. ishlab chiqarishdagi tayyor yoki oraliq mahsulotlar uchun xom ashyo, zaharlilik darajasi, kimyoviy xarakteristikalari (yonuvchanlik va portlovchilik kabi), asbob-uskunalar va materiallarga moslashish; Bundan tashqari, ishlab chiqarish jarayonida zarur bo'lgan turli nozullarning kalibrli, muhrlanish talablari va ulanish turlarini tushunishimiz, muhitning xususiyatlaridan kelib chiqqan holda bosim darajasini aniqlashimiz va ularning boshlanish va tugatish shartlarini aniqlab olishimiz kerak.

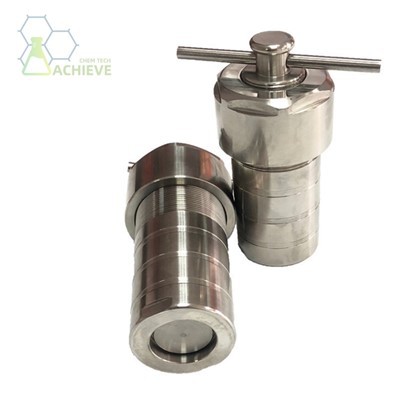

Zanglamaydigan po'latdan yasalgan avtoklav
|
|
|
|
|
|
|
Mahsulot komponentlari
Zanglamaydigan po'latdan yasalgan avtoklav asosan quyidagi tarkibiy qismlardan iborat:
1. Choynak tanasi:Bu yuqori bosimli choynakning asosiy komponenti bo'lib, reaktsiya materiallarini bosim, isitish va aralashtirish uchun javobgardir.
2. Choynak qopqog'i:Yopiq reaksiya maydonini hosil qilish uchun choynak tanasi bilan yaqindan hamkorlik qiladi. Choynak qopqog'ida turli xil quvurlar va asboblarni ulash uchun bir nechta interfeyslar mavjud.
3. Agitator:Odatda choynakning pastki qismiga o'rnatiladi, reaktsiya jarayonida materiallarni aralashtirish va reaktsiyaning rivojlanishiga yordam berish uchun ishlatiladi.
4. Isitish tizimi:odatda chovgum korpusini isitish va materialni kerakli reaksiya haroratiga yetkazish uchun ishlatiladigan elektr isituvchi tayoqchalar, bug 'ko'ylagi va boshqalarni o'z ichiga oladi.
5. Sovutish tizimi:odatda reaktsiya haroratini nazorat qilish va haddan tashqari reaktsiya haroratining oldini olish uchun ishlatiladigan sovutish suvi quvurlari, kondensatorlar va boshqalar.
6. Nazorat tizimi:reaktsiya jarayonini kuzatish va nazorat qilish uchun ishlatiladigan harorat sozlagichi, bosim sozlagichi, suyuqlik darajasini nazorat qiluvchi va boshqalar.
7. Xavfsizlik aksessuarlari:reaksiya jarayonining xavfsizligini ta'minlash uchun ishlatiladigan xavfsizlik klapanlari, yorilish disklari, favqulodda o'chirish vanalari va boshqalar.
Bundan tashqari, zanglamas po'latdan yasalgan yuqori bosimli idishlar, shuningdek, nozullar, gardishlar, muhrlangan qistirmalari va boshqalar kabi boshqa komponentlarni ham o'z ichiga olishi mumkin. Maxsus kompozitsion turli xil yuqori bosimli idishlar konstruktsiyalari va jarayon talablariga qarab farq qilishi mumkin.
Mahsulot parametri
|
|
|
|
| TGYF seriyasi | CJF seriyasi | FCF seriyasi |
TGYF ish stoli yuqori bosimli reaktor
|
Model |
AC{0}}A0.05 |
AC{0}}A0.1 |
AC{0}}A0.25 |
AC{0}}A0.5 |
AC{0}}B0.05 |
AC{0}}B0.1 |
AC{0}}B0.25 |
AC{0}}B0.5 |
AC{0}}C0.05 |
AC{0}}C0.1 |
AC{0}}C0.25 |
AC{0}}C0.5 |
|
Imkoniyat (L) |
0.05 |
0.1 |
0.25 |
0.5 |
0.05 |
0.1 |
0.25 |
0.5 |
0.05 |
0.1 |
0.25 |
0.5 |
|
Aralashtirish usuli |
Magnit aralashtirish |
Mexanik aralashtirish |
||||||||||
|
O'rnatish bosimi (MPa) |
22 |
|||||||||||
|
Haroratni sozlash (daraja) |
350 |
|||||||||||
|
Aralashtirish tezligi (d/min) |
0~2000 |
0~1800 |
1800 |
|||||||||
|
Isitish quvvati (KVt) |
0.6 |
0.6 |
0.8 |
1.5 |
0.6 |
0.6 |
0.8 |
1.5 |
0.6 |
0.6 |
0.8 |
1.5 |
CJF seriyali yuqori bosimli aralashtirilgan avtoklav/reaktor
|
Model |
AC1232-0.05 |
AC1232-0.1 |
AC1232-0.25 |
AC1232-0.5 |
AC1232-1 |
AC1232-2 |
AC1232-3 |
AC1232-5 |
AC1232-10 |
AC1232-20 |
AC1232-30 |
|
Imkoniyat (L) |
0.05 |
0.1 |
0.25 |
0.5 |
1 |
2 |
3 |
5 |
10 |
20 |
30 |
|
O'rnatish bosimi (MPa) |
22 |
||||||||||
|
Haroratni sozlash (daraja) |
350 |
||||||||||
|
Haroratni nazorat qilishning aniqligi (daraja) |
±1 |
||||||||||
|
Isitish usuli |
Umumiy elektr isitish, boshqalar uzoq infraqizil, termal moy, bug ', aylanma suv va boshqalar. |
||||||||||
|
Aralashtirish momenti (N/CM) |
120 |
||||||||||
|
Isitish quvvati (KVt) |
0.6 |
0.8 |
1.5 |
2 |
2.5 |
4 |
7 |
10 |
|||
|
Harorat regulyatori |
Standart PID avtomatik haroratni sozlash o'lchagich bilan real vaqt rejimida ko'rsatish va tezlikni, haroratni, vaqtni sozlang. |
||||||||||
|
Ish muhiti |
Atrof-muhit harorati 0-50 daraja , nisbiy namlik 30-80%. |
||||||||||
|
Voltaj (V/Hz) |
220 50/60 |
||||||||||
Maslahatlar:
- Yuk ko'tarish moslamasi yo'q;
- Xavfsizlik standartlariga javob berish;
- Seramika astar yoki PTFE astar (ixtiyoriy);
- Pastki drenaj valfi mavjud (ixtiyoriy);
- Materialni sovutish va magnit aralashtirgichni sovutish standart konfiguratsiyadir;
- Xavfsizlik valfi, drenaj valfi va qabul qilgichni qo'shishimiz mumkin;
- Katta imkoniyatlar sizning talablaringiz bo'yicha sozlanishi mumkin;
- Moslashtirilgan konfiguratsiya mavjud.
FCF seriyali ko'tariladigan reaktor
|
Model |
AC1233-0.1 |
AC1233-0.25 |
AC1233-0.5 |
AC1233-1 |
AC1233-2 |
AC1233-3 |
AC1233-5 |
AC1233-10 |
AC1233-20 |
AC1233-30 |
AC1233-50 |
|
Imkoniyat (L) |
0.1 |
0.25 |
0.5 |
1 |
2 |
3 |
5 |
10 |
20 |
30 |
50 |
|
O'rnatish bosimi (MPa) |
22 |
||||||||||
|
Haroratni sozlash (daraja) |
350 |
||||||||||
|
Haroratni nazorat qilishning aniqligi (daraja) |
±1 |
||||||||||
|
Isitish usuli |
Umumiy elektr isitish, boshqalar uzoq infraqizil, termal moy, bug ', aylanma suv va boshqalar. |
||||||||||
|
Aralashtirish momenti (N/CM) |
120 |
||||||||||
|
Isitish quvvati (KVt) |
0.6 |
0.8 |
1.5 |
2 |
2.5 |
4 |
7 |
10 |
12 |
||
|
Harorat regulyatori |
Standart PID avtomatik haroratni sozlash o'lchagich bilan real vaqt rejimida ko'rsatish va tezlikni, haroratni, vaqtni sozlang. |
||||||||||
|
Ish muhiti |
Atrof-muhit harorati 0-50 daraja, nisbiy namlik 30~80%. |
||||||||||
|
Voltaj (V/Hz) |
220 50/60 |
||||||||||
Mahsulotlar tuzilishi
A.ning qozon tanasizanglamaydigan po'latdan yasalgan avtoklavyuqori bosimli choynakning asosiy komponenti bo'lib, odatda dumaloq silindr, yuqori qopqoq, pastki bosh va boshqalardan iborat. Choynak tanasi odatda zanglamaydigan po'latdan yoki po'latdan yasalgan bo'lib, yuqori korroziyaga chidamliligi va yuqori harorat qarshiligiga ega. Dairesel tsilindr yuqori bosimli choynakning asosiy reaktsiya maydoni bo'lib, odatda qalinroq po'lat plitalardan yasalgan va ma'lum bir kuch va qattiqlikka ega. Tsilindrning ichida korroziyaga chidamlilikni yaxshilash uchun odatda korroziyaga qarshi ishlov berish amalga oshiriladi.
Yuqori qopqoq choynak tanasining yuqori qismi bo'lib, odatda murvat yoki payvandlash orqali silindrga ulanadi. Yuqori qopqoq ma'lum miqdorda bosim va haroratga bardosh berishi kerak, shu bilan birga demontaj va almashtirishni osonlashtiradi. Pastki bosh choynak tanasining pastki qismi bo'lib, odatda silindrga payvandlanadi. Pastki bosh ma'lum miqdordagi bosim va haroratga bardosh berishi kerak, shu bilan birga demontaj va almashtirishni osonlashtiradi.
Yuqorida aytib o'tilgan asosiy komponentlarga qo'shimcha ravishda, choynak korpusiga kirish va chiqish portlari, aralashtirgichlar, isitish tizimlari, sovutish tizimlari va boshqalar kabi turli xil interfeyslar va aksessuarlar ham o'rnatilishi mumkin. Ushbu interfeys va aksessuarlar mos ravishda ishlab chiqilishi va o'rnatilishi kerak. yuqori bosimli choynakning to'g'ri ishlashi va jarayon talablariga javob berishi uchun muayyan jarayon talablariga.
Zanglamaydigan po'latdan yasalgan yuqori bosimli idishlardan tashqari, boshqa reaktsiya idishlarining tuzilishi farq qilishi mumkin. Misol uchun, ba'zi reaksiya choynaklari yuqori va pastki boshlar va silindrsimon korpuslardan iborat bo'lib, choynak qopqog'ida tez ochiladigan qurilma o'rnatilgan; Ba'zilar, shuningdek, ochiq ustki qopqoq va yarim sharsimon boshdan iborat. Yuqorida aytilganlar choynak strukturasining ba'zi umumiy turlari bo'lib, choynakning o'ziga xos tuzilishi hali ham turli jarayon talablari va uskunaning texnik xususiyatlariga muvofiq ishlab chiqilishi va tanlanishi kerak.
Mahsulotni aralashtirish usuli
Zanglamaydigan avtoklavda bir xil aralashtirishni ta'minlashning bir necha usullari mavjud.
Birinchidan, aralashtirish moslamalari, masalan, aralashtirish vallari va aralashtirish pichoqlari odatda choynak ichiga o'rnatiladi. Aralashtiruvchi mil odatda elektr dvigatel tomonidan boshqariladi va quvvat chovgum korpusining ichki uzatish moslamasi orqali aralashtirma pichoqlariga uzatiladi. Aralashtiruvchi pichoqlar materiallarni tarqatish, aralashtirish va aralashtirish uchun choynak ichida aylanadi, bu esa choynak ichidagi materiallarning bir xil taqsimlanishini ta'minlaydi.
Ikkinchidan, chovgum korpusiga to'siqlar va hidoyat quvurlari kabi qurilmalar ham o'rnatilishi mumkin. To'siqlar va hidoyat quvurlari choynak ichidagi materiallarning oqim yo'nalishini o'zgartirishi mumkin, bu esa materiallarning aralashishi va bir xil taqsimlanishiga yordam beradi. Bundan tashqari, zanglamaydigan po'latdan yasalgan yuqori bosimli choynakda materiallarning kirish va chiqishlarini boshqarish uchun bir nechta kirish va chiqish portlari ham bo'lishi mumkin. Besleme va tushirish portlarining joylashuvi va miqdorini oqilona nazorat qilish orqali, materiallarning choynak tanasi ichida teng taqsimlanishini ta'minlash, o'lik burchaklar va burmalar kabi hodisalardan qochish mumkin.
Nihoyat, barqaror po'latdan yasalgan avtoklav operatorlari ham turli jarayon talablari va material xususiyatlariga asoslangan oqilona operatsiyalar va nazoratni amalga oshirishlari kerak. Misol uchun, operatorlar chovgum ichidagi materiallarning optimal oqim holatiga erishish uchun aralashtirish tezligi, material harorati va bosim kabi parametrlarni sozlashi mumkin, shu bilan materiallarning bir xil taqsimlanishi va silliq reaktsiyani ta'minlaydi. Xulosa qilib aytadigan bo'lsak, zanglamaydigan po'latdan yasalgan yuqori bosimli choynak turli xil usullar va choralar, jumladan aralashtirish moslamalarini o'rnatish, to'siqlar va hidoyat quvurlarini o'rnatish, oziqlantirish va tushirish portlarining holati va miqdorini nazorat qilish, shuningdek, oqilona ishlash orqali materiallarni bir xil aralashtirishni ta'minlaydi. va nazorat qilish.
