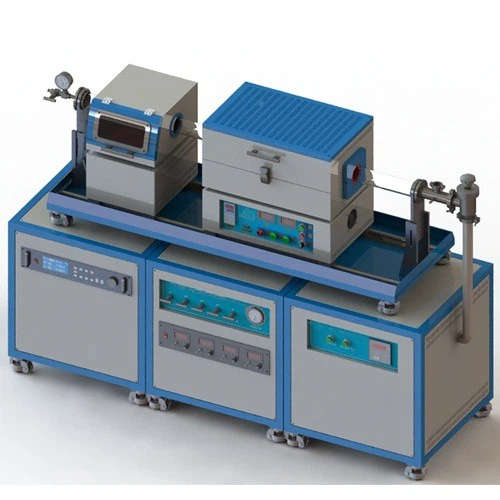

Uch zonali quvurli pech

Theuch zonali quvurli pechHar xil harorat zonalari, ya'ni yuqori, o'rta va past uch xil harorat oralig'i ehtiyojlariga ko'ra o'rnatilishi mumkin. Bu foydalanuvchilarga metallarni eritish, qattiq holat reaktsiyalari, bug'lanish moddalari kabi turli xil texnologik operatsiyalarni bajarishga imkon beradi. va hokazo, butun isitish tizimini almashtirmasdan bitta katta diametrli keramika yoki kvarts trubkasida.

 Isitish elementi va tuzilishi

Isitish elementi:Uch zonali quvurli pechlarodatda isitish elementlari sifatida bir nechta qarshilik simlari yoki boshqa turdagi o'tkazgichlardan foydalaning.Ushbu elementlar issiqlikni teng ravishda o'tkazish va tarqatish uchun maxsus mo'ljallangan katta kalibrli keramika yoki kvarts tsilindrlariga joylashtiriladi.

Pechning tuzilishi: Pechning qobig'i metall Q235 yumshoq po'latdan yasalgan va korroziyaga chidamliligini oshirish uchun sirt elektrostatik qarshilik bilan qoplangan. Ichkarida turli xil jarayon talablariga javob beradigan bir nechta haroratni nazorat qilish joylari mavjud.

 Keramika materiallarini sinterlash va zichlashtirishning ahamiyati

Keramika materiallarini sinterlash va zichlashtirish keramika ishlab chiqarish jarayonining asosiy bosqichlari hisoblanadi. Bu jarayon orqali keramika materiali zich mikroyapı hosil qilishi va shu bilan uning jismoniy, mexanik va issiqlik xususiyatlarini yaxshilashi mumkin. Bu seramika materiallarini elektronikada qo'llash uchun juda muhimdir. , qurilish, aviatsiya va boshqa sohalar.

 Keramika sinterlashda qo'llanilishi

 Haroratni nazorat qilish

Theuch zonali quvurli pechkeramik materiallarni sinterlash jarayonida harorat gradienti talablariga moslashish uchun pechning turli joylarida haroratni aniq nazorat qilishi mumkin.

Aniq haroratni nazorat qilish tizimi orqali u sinterlash jarayonida keramik materialni yaxshi sinterlash effektiga erishish uchun eng yaxshi harorat muhitini olishini ta'minlashi mumkin.

 Atmosferani nazorat qilish

Atmosfera keramika materiallarini sinterlash jarayoniga muhim ta'sir ko'rsatadiuch zonali quvurli pechPechdagi atmosferani ehtiyojga qarab sozlashi mumkin, masalan, inert gazdan foydalanish yoki gazni kamaytirish.

Tegishli atmosfera muhiti keramika materiallaridagi aralashmalar va gazlarni olib tashlashga yordam beradi va materiallarning sinterlanishi va zichlanishiga yordam beradi.

 Yagona isitish

Uskunaning isitish elementi odatda o'choqda bir xil harorat taqsimotini ta'minlash uchun qarshilik isitish yoki indüksiyon isitish kabi ilg'or isitish texnologiyasini qo'llaydi.

Yagona isitish sinterlash paytida keramika materialining harorat gradientini kamaytirishga yordam beradi va shu bilan bir xil sinterlash effektiga erishadi.

 Samarali ishlab chiqarish

Odatda yuqori mahsuldor va bir vaqtning o'zida bir nechta keramika namunalarini ishlay oladi.

Bu ishlab chiqarish xarajatlarini kamaytirishga, ishlab chiqarish samaradorligini oshirishga va keng ko'lamli ishlab chiqarish ehtiyojlarini qondirishga yordam beradi.

 Keramika materiallarini sinterlash va zichlashtirish jarayoni va mexanizmi

Sinterlash jarayoni:

 Keramika materiallarini sinterlash jarayoni odatda uch bosqichni o'z ichiga oladi: oldindan qizdirish, sinterlash va sovutish.

 Oldindan isitish bosqichida keramik material asta-sekin sinterlash haroratiga qadar qiziydi.

 Sinterlash bosqichida keramik material biokimyoviy reaktsiyalarga va yuqori haroratlarda fizik o'zgarishlarga duchor bo'lib, zich mikroyapı hosil qiladi.

 Sovutish bosqichida sinterlangan keramik material asta-sekin xona haroratiga soviydi.

Zichlik mexanizmi:

 Keramika materiallarining zichlashishi, asosan, zarralar orasidagi tarqalish va qayta joylashish orqali erishiladi.

 Yuqori haroratda keramika zarralari yuzasi kamayishi mumkin, zarralar orasidagi tarqalish va qayta joylashish sodir bo'ladi va zich mikroyapı hosil bo'ladi.

 Shu bilan birga, keramik materiallardagi teshiklar va yoriqlar kabi nuqsonlar asta-sekin kamayadi va shu bilan materialning zichligi va mustahkamligini yaxshilaydi.

 Sinterlangan keramika materiallarining afzalliklari va muammolari

Afzalliklari:

 Uskunalar sinterlash jarayonida keramika materiallari uchun maqbul atrof-muhit sharoitlarini ta'minlash uchun aniq haroratni nazorat qilish va atmosferani nazorat qilish qobiliyatiga ega.

 Pechdagi haroratning bir xil taqsimlanishi sinterlash jarayonida harorat gradientini kamaytirishga yordam beradi va shu bilan sinterlash effektining bir xilligini yaxshilaydi.

 Odatda yuqori mahsuldorlikka ega va yirik ishlab chiqarish ehtiyojlarini qondira oladi.

Qiyinchilik:

 Keramika materiallarini sinterlash jarayoni odatda yuqori haroratlarda amalga oshirilishi kerak, bu esa uskunaning moddiy va konstruktiv dizayni uchun yuqori talablarni qo'yadi.

 Keramika materiallari sifatiga salbiy ta'sir ko'rsatmaslik uchun sinterlash jarayonida hosil bo'lgan gazlar va aralashmalar o'z vaqtida chiqarilishi kerak.

 Keramika materiallarining sinterlash ta'siriga xom ashyo sifati va sinterlash jarayoni parametrlari kabi ko'plab omillar ta'sir qiladi, shuning uchun jarayonni qattiq nazorat qilish va optimallashtirish kerak.

 Dastlabki issiqlik bilan ishlov berish: PZT (qo'rg'oshin tsirkonat titanati) kolloid plyonkasini tayyorlash kabi tayyorgarlik jarayonida birinchi navbatda plyonkadagi erituvchilar va organik moddalarni olib tashlash uchun issiqlik bilan ishlov berish amalga oshiriladi. Bu bosqich odatda pastroq haroratli mintaqada amalga oshiriladi. yuqori energiyaga ega bo'lgan termodinamik jihatdan muvozanatsiz amorf holatdagi kolloid plyonka.

 Zichlik mexanizmi:

 Sovutish va quritish: tavlanishdan so'ng material xona haroratiga sovutiladi, shunda u mustahkamlanadi va barqaror tuzilmani saqlaydi.

Davriy takroriy ishlov berish: Gomogenizatsiya, issiqlik bilan ishlov berish va tavlanish jarayonini vaqti-vaqti bilan takrorlash orqali kolloid plyonkaning qalinligi asta-sekin oshiriladi. Har bir forma uchun ma'lum miqdordagi qatlamlar (masalan, beshta qatlam) bir marta, odatda yuqori haroratli mintaqada tavlanadi. Yuvish jarayoni kolloid plyonkaning energiyasini chiqarishi, kristalli holatga o'tishi va zich va kristallangan plyonka qatlamini olishi mumkin.



Hamkorlik foni

Ilm-fan va texnologiyaning rivojlanishi bilan universitetlarning materialshunoslik, kimyo, fizika va boshqa sohalardagi tadqiqotlari tobora chuqurlashib bormoqda va tajriba uskunalariga bo'lgan talab tobora ortib bormoqda. Yuqori aniqlikdagi va ko'p funktsiyali issiqlik bilan ishlov berish uskunasi sifatida uch haroratli quvurli pech kollej va universitetlardagi laboratoriyaning ajralmas qismiga aylandi. Professional uskunalar ishlab chiqaruvchilari bilan hamkorlik qilish orqali oliy o'quv yurtlari ilg'or eksperimental uskunalarni olishlari va yaxshilashlari mumkin. ilmiy tadqiqot darajasi.

 Hamkorlik ishi

 IDRR Wuxi Aidi issiqlik muhandisligi va Chjejiang universiteti: 2024 yil sentyabr oyida IDRR Wuxi Aidi issiqlik muhandisligi va Zhejiang universiteti laboratoriyasi qo'shma laboratoriya qurish bo'yicha hamkorlikka erishdilar.IDRR Wuxi Aidi issiqlik muhandisligi quvur pechlari va boshqa narsalarni ishlab chiqish va tadqiq qilishga sodiqdir. issiq ishlov berish uskunalari va quyma yordamchi materiallar va uning mahsulotlari juda mos keladi Zhejiang universiteti laboratoriyasining tadqiqot yo'nalishi bilan. Ikki tomon hamkorlik orqali issiqlik bilan ishlov berish texnologiyasining yangi rivojlanishini birgalikda ilgari surdilar.

 Dalian Texnologiya Universiteti: Dalian Texnologiya Universiteti laboratoriya tadqiqotlari uchun ochiq turdagi kichik uch haroratli zonali quvurli pechni sotib oldi. Uskunalar Dalian universiteti tadqiqotchilari uchun kuchli tadqiqot yordamini ta'minlaydigan yuqori aniqlik va ko'p funktsiyali xususiyatlarga ega. texnologiyalari.

 Kooperativning ahamiyati

 Ilmiy tadqiqotlar darajasini oshirish: Professional uskunalar ishlab chiqaruvchilari bilan hamkorlik qilish orqali oliy o'quv yurtlari ilmiy tadqiqotlar darajasini oshirish uchun ilg'or eksperimental uskunalar va texnik yordam olishlari mumkin.

 Texnologik innovatsiyalarni rag'batlantirish: Qo'shma laboratoriyalarni birgalikda qurish kabi hamkorlik modellari oliy o'quv yurtlari va asbob-uskunalar ishlab chiqaruvchilari o'rtasida resurslar almashinuvi va qo'shimcha afzalliklarni rag'batlantirishi va texnologik innovatsiyalar va yutuqlarni o'zgartirishni birgalikda rag'batlantirishi mumkin.

 Ilmiy tadqiqot iqtidorlarini tayyorlash: Kooperativ loyihalarda ishtirok etish va kasbiy ta'lim olish orqali universitet va kollejlardagi tadqiqotchilar o'zlarining kasbiy sifati va amaliy qobiliyatini doimiy ravishda yaxshilashlari va mukammal ilmiy tadqiqot qobiliyatlarini rivojlantirishga hissa qo'shishlari mumkin.

Tekshirishdan oldin tayyorgarlik



Davolanishni o'chirish

Isitish elementini tekshirishdan oldin, xavfsizlikni ta'minlash uchun birinchi navbatda quvvatni uzib qo'yganingizga ishonch hosil qiling.

ko'proq ko'rish



Himoya choralari

Tekshirish paytida shikastlanmaslik uchun himoya qo'lqop va ko'zoynak taqing.

ko'proq ko'rish



Qadamlarni tekshiring

1. Tashqi ko'rinishni tekshirish

 Isitish elementlarini (qarshilik simlari, silikon uglerod tayoqlari va boshqalar kabi) aniq sinishi, deformatsiyasi, rangi o'zgarishi yoki shikastlanishi uchun tekshiring. Singan odatda uzluksiz joy bo'lib, deformatsiya egilish, buzilish va boshqa g'ayritabiiy shakllar kabi ko'rinishi mumkin, rang o'zgarishi uzoq muddatli foydalanishdan keyin haddan tashqari qizib ketish yoki g'ayritabiiy rang o'zgarishiga bog'liq bo'lishi mumkin, shikastlanish tashqi kuch ta'siridan va sirtdan kelib chiqqan boshqa sabablarga ko'ra bo'lishi mumkin. komponentning shikastlanishi.

 Terminal, mahkamlash moslamasi va boshqalar kabi isitish elementining ulanish qismini tekshiring, bo'shashish, tushish yoki oksidlanish hodisasi yo'q. Bo'shashish yoki tushish yomon aloqaga olib kelishi va isitish effektiga ta'sir qilishi mumkin; Oksidlanish qarshilikni oshirishi, isitish samaradorligini pasaytirishi va hatto ishlamay qolishiga olib kelishi mumkin.

2. Haroratni tekshirish

 Isitish jarayonida haroratni ko'rsatish qiymatining o'zgarishini kuzating. Agar isitish elementi normal ishlayotgan bo'lsa, isitish vaqti oshgani sayin harorat asta-sekin ko'tarilishi va belgilangan haroratga erishgandan keyin nisbatan barqaror bo'lishi kerak. Agar harorat asta-sekin ko'tarilsa, turg'un bo'lsa yoki juda o'zgarib tursa, isitish elementida muammo bo'lishi mumkin.

 Infraqizil termometr kabi haroratni o'lchash asboblari trubaning yuzasida yoki trubka yaqinidagi haroratni to'g'ridan-to'g'ri o'lchash uchun ishlatiladi. Oddiy sharoitlarda turli joylarda harorat ma'lum bir oraliqda taqsimlanishi va haroratni ko'rsatadigan asbobning qiymatiga mos kelishi kerak. Agar ba'zi hududlarda harorat sezilarli darajada past yoki yuqori bo'lsa, bu hududdagi isitish elementi to'g'ri ishlamayotgan bo'lishi mumkin.

3. Elektr parametrlarini tekshirish

 Quvurli pechning isitish elementining ish oqimi va kuchlanishini o'lchash uchun ampermetr va voltmetrdan foydalaning. O'lchangan qiymatlar qurilmaning nominal oqimi va kuchlanishi bilan taqqoslanadi. Agar oqim juda past bo'lsa, u qisman shikastlangan yoki isitish elementi bilan yomon aloqa qilishi mumkin; Agar oqim juda yuqori bo'lsa, qisqa tutashuv yoki boshqa g'ayritabiiy holatlar bo'lishi mumkin. Shu bilan birga, oqim va kuchlanishning barqarorligiga e'tibor bering, katta dalgalanma isitish elementining barqaror emasligini anglatishi mumkin.

 Uch fazali quvvat manbai bo'lgan quvurli pechlar uchun uch fazali oqimning muvozanatlanganligini tekshiring. Agar uch fazali oqim muvozanatli bo'lmasa, bir fazaning isitish elementi bilan bog'liq muammo bo'lishi mumkin.

4. Quvvatni tekshirish

 Quvurli pechning quvvatini hisoblash formulasiga ko'ra (quvvat=oqim × kuchlanish × quvvat omili), isitish elementining haqiqiy quvvat sarfi hisoblanadi. Uskunaning nominal quvvati bilan solishtirganda, haqiqiy quvvat nominal quvvatdan sezilarli darajada past bo'lsa, isitish elementi shikastlangan yoki to'g'ri ishlamayotgan bo'lishi mumkin.

5. Ovozni tekshirish

 Quvurli pechning ishlashi paytida isitish elementida g'ayritabiiy tovushlar bor-yo'qligini diqqat bilan tinglang. Agar g'ayritabiiy tovush bo'lsa, bu isitish elementining bo'shashishi, sinishi yoki boshqa komponentlar bilan ishqalanishi natijasida yuzaga kelishi mumkin.
